5X系列離心沖擊式破碎機
產品簡介：
5X制砂機是本著以提高能量利用率、降低磨損率、延長維修周期、降低維修耗時、提高破碎效率和控制水平研制的新一代制砂機，具有節能，產量高，能源利用率高，產品粒型優良，維護檢修方便，應用廣泛等特點，滿足現代砂石生產的需求。
應用范圍：砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等
物 料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、輝綠巖等

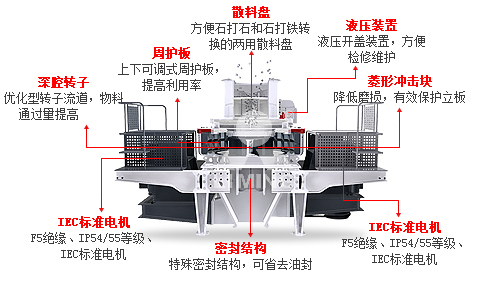

突出優勢
品質良好材料保駕護航
選用美國耐磨損耐高溫材料打造核心部件。選用日本、瑞典、美國等國際品牌軸承。選用率、低噪音的高防護等級電機。
零部件磨損小
周護板上下可調，提高材料利用率，提高使用壽命48%以上。組合式錘頭，只需更換磨損的錘頭，降低使用成本30%以上。采用菱形沖擊塊，增加副錘頭，將立板的損傷幾率降低。
物料通過能力提高
優化設計的深腔型轉子，使物料通過量提高約30%。流暢的曲線形設計和發射口，降低物料的流動阻力，大幅度提高物料的通過能力。
特殊結構省工省力
兩用散料盤，輕松實現兩種進料方式的轉換。特殊密封結構，實現無油封也不漏油。日本原裝液壓開蓋裝置，檢修維護省工省力。
擴展/原理
物料可直接進入轉子經離心加速后拋出，與周護板碰撞破碎，也可通過散料盤分流，一部分從四周散落，另一部分進入轉子加速后沖出與周圍散落物料發生碰撞、摩擦，并與周護板發生撞擊、反彈，形成循環打擊。隨著破碎進行，小顆粒物料在周護板附近逐漸形成料層幕，提高破碎效果，并對設備起到保護作用，符合規格的成品從下端出料口排出。
技術參數
|
標準機型 型號 |
配套設備 | 配套設備 | 整備處理量(t/h) | 外形尺寸 | ||
| 型 號 | 型 號 | 進料粒度 | 產量(t/h) | |||
| KV9526-2 | 3YZS1860 | VSI9526 | ≤40 | 150-190 | ≤170-220 | 14920×3660×7100(mm) |
| KV9532-2 | 3YZS1860 | VSI5X9532 | ≤40 | 180-280 | ≤200-300 | 14920×3660×7100(mm) |
| KV8518-2 | 3YZS1848 | VSI8518 | ≤35 | 100-130 | ≤120-150 | 14920×3660×7100(mm) |
| KV8522-2 | 3YZS1860 | VSI5X8522 | ≤35 | 120-200 | ≤140-230 | 14920×3660×7100(mm) |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
